ВВОДНО-Распределительное устройство (ВРУ)

Cовременное устройство, которые представляют собой интеграцию низковольтных коммутационных аппаратов с различными системами управления, измерения, сигнализации и защиты.

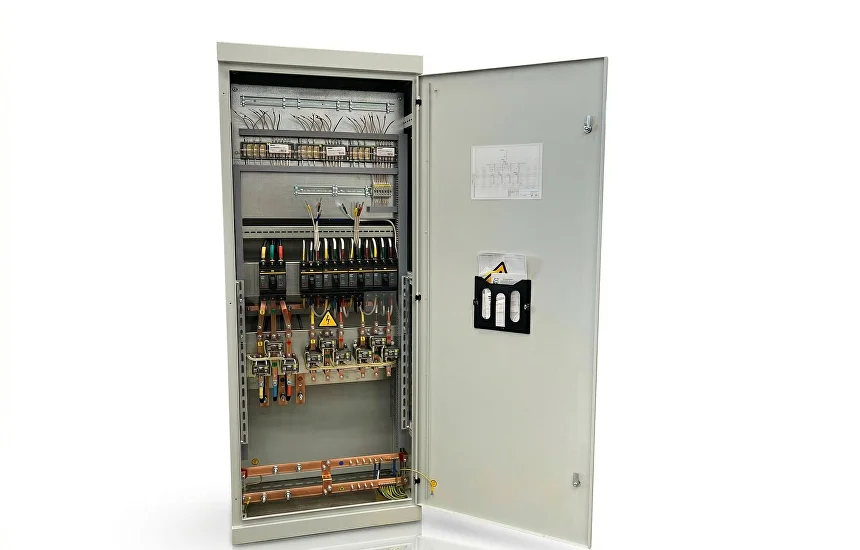

Вводно-распределительные устройства (ВРУ) — это современные устройства, которые представляют собой интеграцию низковольтных коммутационных аппаратов с различными системами управления, измерения, сигнализации и защиты. Все эти компоненты полностью собраны на единой конструктивной основе, что обеспечивает надежность и удобство в эксплуатации.

Производим в соответствии с ГОСТ 32396-2021, ГОСТ 61439-1-2024 и ГОСТ 61439-2-2024

Внутренние электрические и механические соединения выполнены с учетом всех необходимых конструктивных элементов, что гарантирует высокую степень безопасности и эффективности работы. Щиты, собранные из отдельных модулей, устанавливаются в помещениях и обслуживаются с передней стороны.

Это делает их использование более удобным, так как доступ к элементам управления и обслуживания осуществляется без необходимости перемещения или демонтажа оборудования.

Таким образом, щиты вводно-распределительного устройства обеспечивают не только высокую функциональность, но и простоту в обслуживании, что является важным аспектом для эффективной работы электрических систем.

При производстве ВРУ также уделяется внимание степени пыле- и влагозащиты корпуса в зависимости от места размещения на объекте.

Невлагозащищенные оболочки (IP20, IP31, IP41)

устанавливаются в сухих, отапливаемых и пылезащищенных помещениях: электрощитовые, подсобные помещения, сухие подвалы жилых домов.

Влагозащищенное исполнение оболочки (IP44, IP54, IP55, IP65, IP66, IP68)

подразумевает использование в конструкции резиновых или силиконовых сальников для ввода кабелей и уплотнителей по периметру дверцы шкафа. Влагозащищенные шкафы ВРУ устанавливаются в помещениях с повышенной влажностью: подвалы, автомойки, промышленные цеха, а также в случаях установки под навесами или на открытом воздухе.

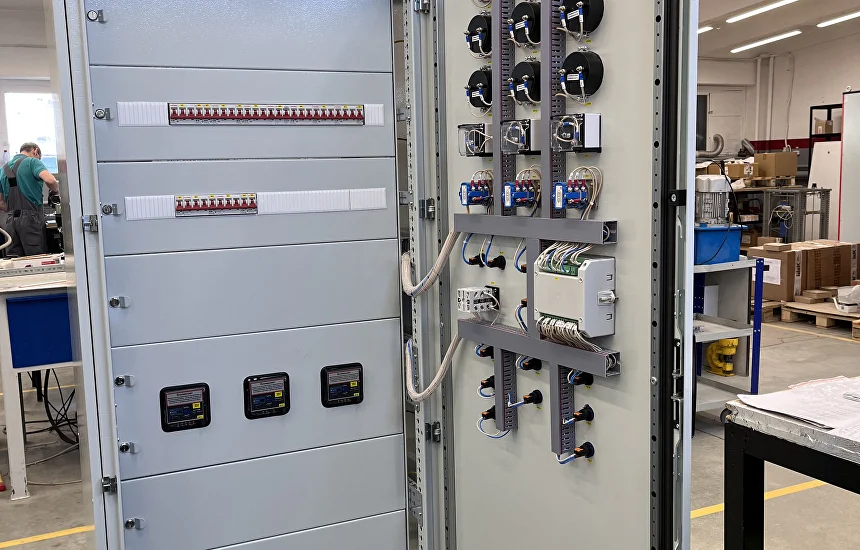

Важной частью современного ВРУ является панель питания электрооборудования систем противопожарной защиты (ПЭСПЗ / ППУ).

Это диктуется как системным подходом к обеспечению электробезопасности объекта, так и нормативными документами ПУЭ 7.1.84, СП 6.13130.2020, СП 31-110-2003.

Инженеры нашей компании при проектировании и производстве вводно-распределительного устройства (ВРУ) и ПЭСПЗ и ППУ отдают предпочтение «встроенному» решению ПЭСПЗ / ППУ, если иное не предусмотрено проектом.

Благодаря этому наши решения с панелью питания электрооборудования систем противопожарной защиты (ПЭСПЗ / ППУ) выделяются следующими ключевыми характеристиками:

Компактность

Не требуется отдельный шкаф, что экономит пространство в электрощитовой.

Централизация

Все вводы и распределение критичных нагрузок собраны в одном месте, что упрощает эксплуатацию и контроль.

Оптимизация затрат

Монтаж одной крупной панели ВРУ с секцией ПЭСПЗ / ППУ часто выходит дешевле, чем изготовление и установка двух отдельных щитов.

Согласованность

Всё оборудование от одного производителя и выполнено в едином стиле.

Чаще всего вводно-распределительное устройство (ВРУ) поставляется в следующей комплектации:

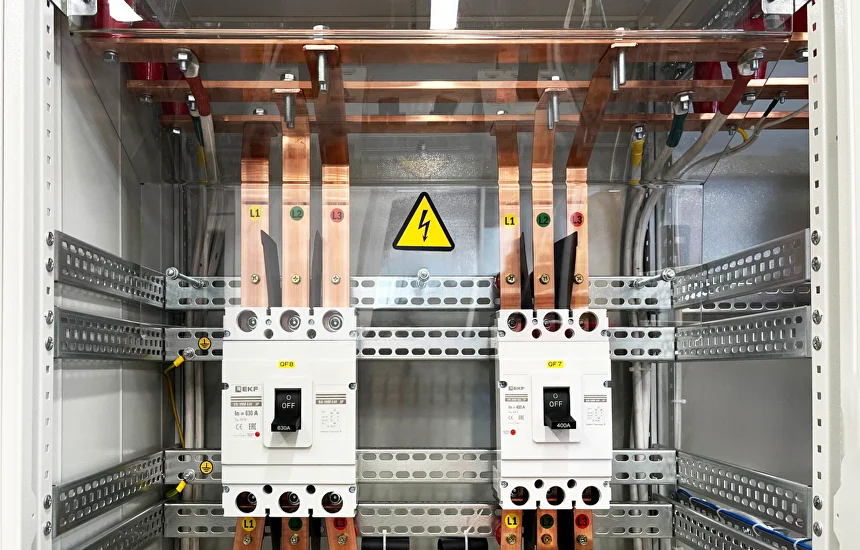

Вводной автоматический выключатель,
максимальный ток которого, как правило, номиналом от 100А до 1600А.

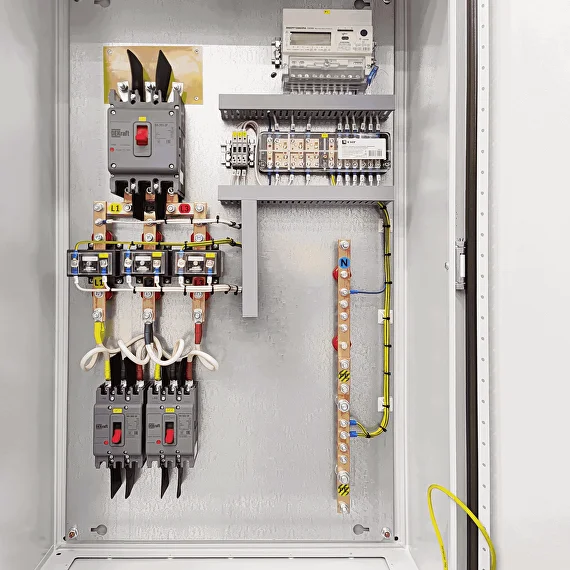

Счетчик электроэнергии.

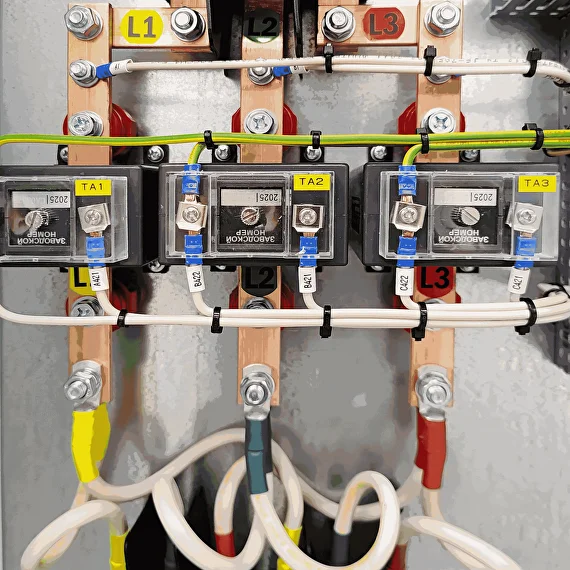

Для небольших ВРУ с максимальным током до 100А применяются счётчики прямого включения. ВРУ для более энергоёмких объектов подразумевают установку трансформаторов тока высокого класса точности.
Противоаварийные устройства УЗИП
(устройство защиты от импульсных перенапряжений) для защиты от грозовых разрядов и скачков в сети.

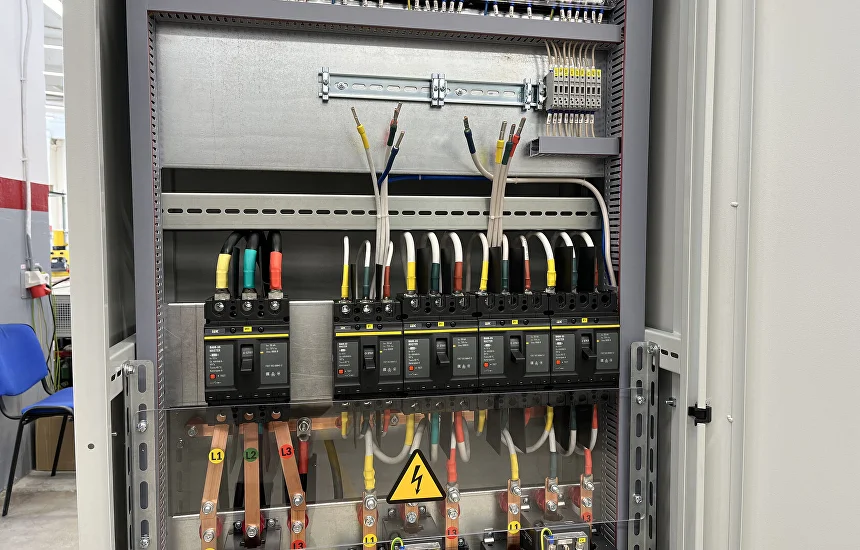

Групповые автоматические выключатели
номиналом, как правило, не более 250А. УЗО (устройство защитного отключения) или диффавтоматы для защиты от токов утечки и поражения человека электрическим током.
Распределительные шины (шины PE и N)
для удобного и безопасного подключения нулевых и заземляющих проводников.
DIN-рейка
монтажная платформа для установки модульного оборудования.
