Автоматический ввод резерва (АВР)
Устройство, предназначенное для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания.

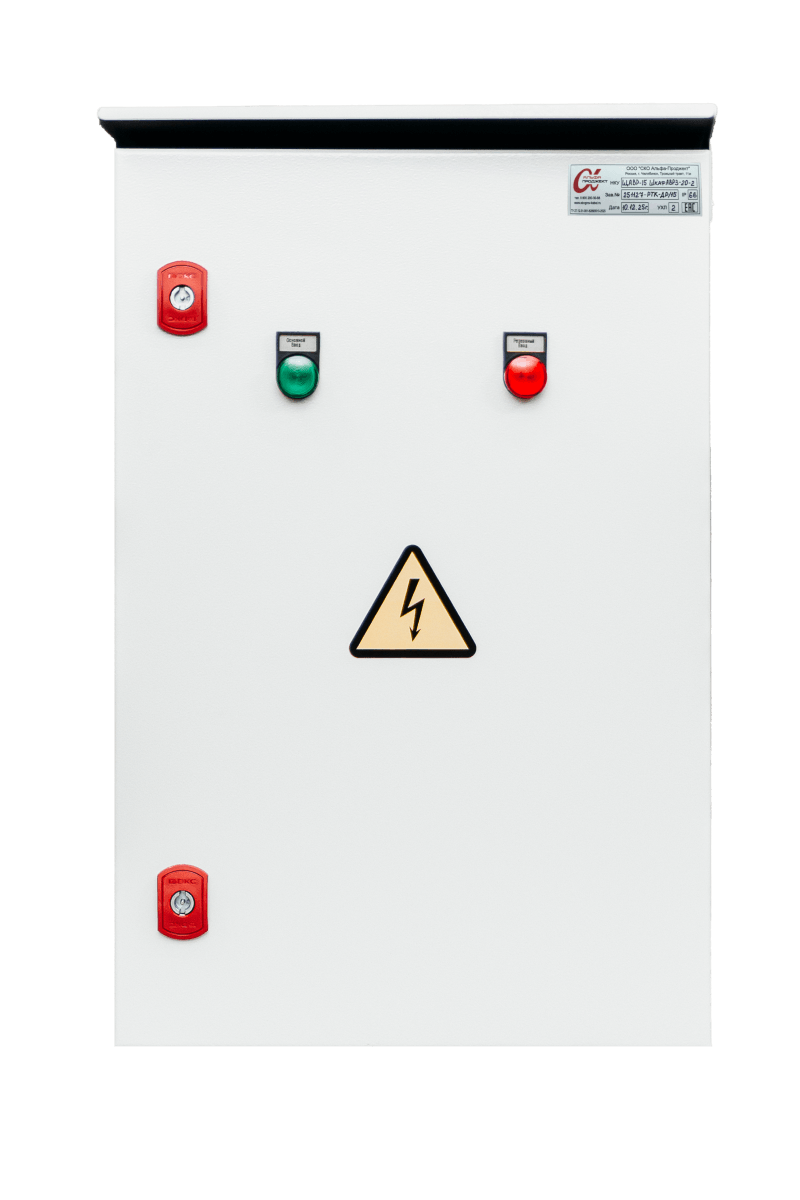

Щит автоматического ввода резерва (АВР) — это интеллектуальная система, гарантирующая энергетическую безопасность объекта.
Правильный расчет, настройка и монтаж критически важны для бесперебойной работы систем.
Стандарты производства АВР
Не существует отдельного ГОСТа на устройства автоматического ввода резерва, но требования ряда стандартов при производстве устройств трансформируются в конкретные настройки и конструктивные особенности:
Время переключения
ГОСТ Р 50030.6-1 классифицирует АВР по времени переключения. Например, для критичных нагрузок требуются АВР с временем переключения
менее 0.5 с
Контроль параметров сети
АВР должен контролировать не только "есть/нет" напряжение, но и его качество (диапазоны по ГОСТ 32144-2013). Если напряжение или частота вышли за допустимые пределы, АВР должен произвести переключение
Блокировки
Стандарты жестко требуют наличия механической и электрической блокировки между контакторами или выключателями основного и резервного ввода, чтобы полностью исключить возможность их одновременного включения и встречного питания.
Задержки
Настройки задержек (на отключение, на включение резерва, на восстановление) должны быть согласованы с параметрами источников (например, временем запуска генератора) и требованиями к нагрузке

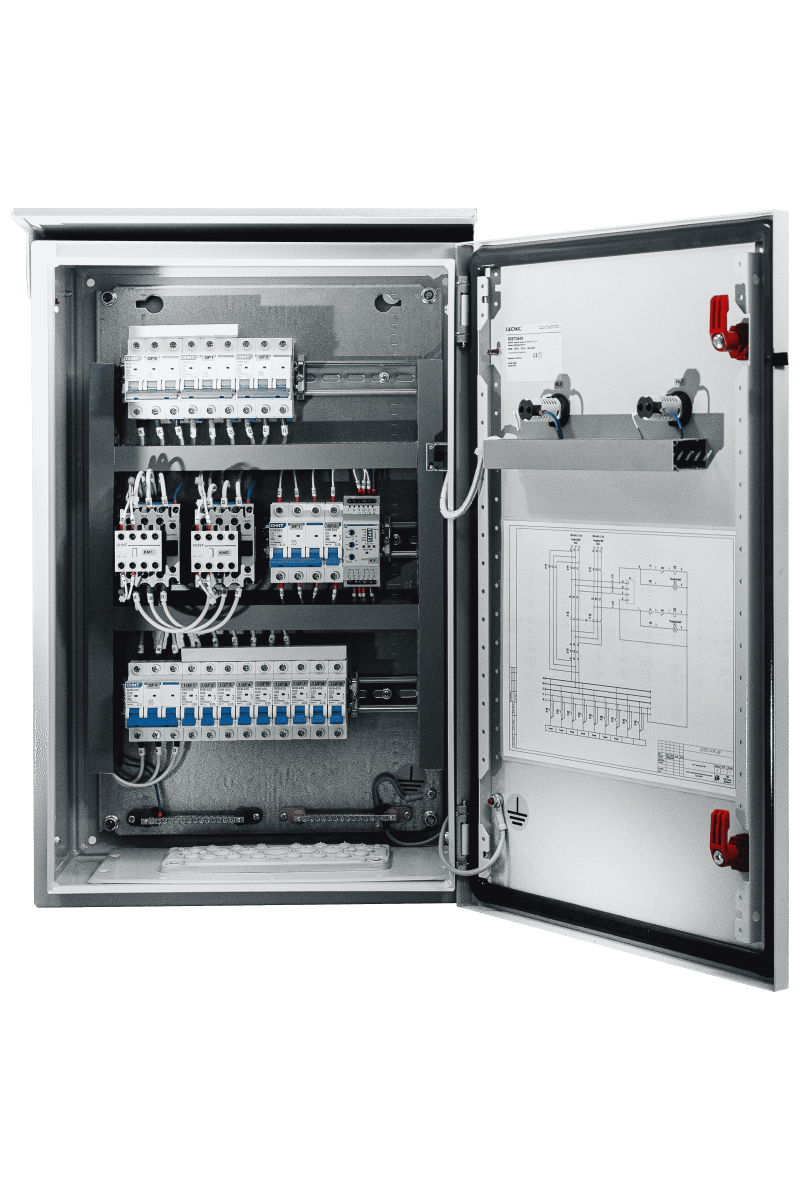

Основные компоненты АВР
Компонент
Вводные автоматические выключатели
Характеристика
Защищают цепи от коротких замыканий и перегрузок. Устанавливаются как на основном вводе, так и на резервных.
Компонент
Контрольные реле (реле напряжения)
Характеристика
С их помощью осуществляется постоянный контроль параметров сети (наличие напряжения, его качество) на основном вводе. Как только параметры выходят за допустимые пределы, реле дает команду на переключение, но продолжает отслеживать параметры основной сети.
Компонент
Контакторы или мотор-привода выключателей
Характеристика
Обеспечивают переключение силовых цепей энергосистемы с одного ввода на другой. Контакторы используются в менее мощных схемах, а для больших токов применяются мотор-приводы к автоматическим выключателям.
Компонент
Рубильник или переключатель с нулевым положением
Характеристика
Позволяет вручную перевести щит в один из режимов: питание только от основного источника, питание только от резервного источника или положение «0» (ноль) - все источники отключены (для безопасного обслуживания).
Компонент
Программируемый логический контроллер (для более сложных и ответственных систем) - микропроцессорное устройство, которое заменяет реле
Характеристика
Оно позволяет реализовать сложные алгоритмы работы, настраивать задержки, приоритеты и интегрироваться в систему АСУ.
Компонент
Световая сигнализация (лампы)
Характеристика
Показывает текущий статус системы (какой ввод активен, есть ли авария).
Компонент
Корпус
Характеристика
Металлический или пластиковый шкаф со степенью защиты, соответствующей условиям эксплуатации.
Сферы применения АВР
Их используют везде, где перерыв в электроснабжении недопустим или крайне нежелателен:
- Медицина - больницы, операционные, реанимации.
- Связь и IT - центры обработки данных (ЦОДы), серверные, узлы связи.
- Промышленность - производственные линии, системы вентиляции и кондиционирования, насосные станции.
- Торговые и бизнес-центры - для поддержания работы систем безопасности, лифтов, освещения.
- Частные дома - для автоматического запуска бензинового или дизельного генератора при отключении городской сети.

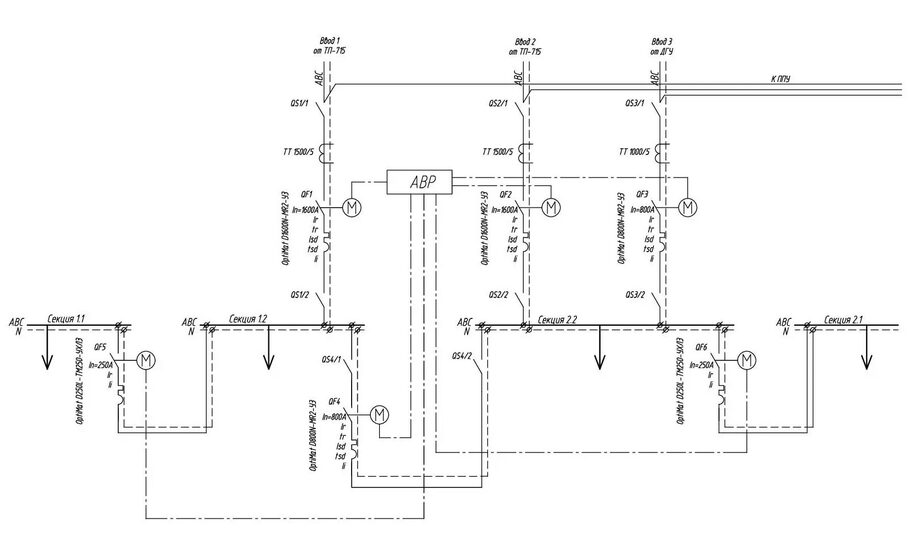

Принцип работы системы АВР
(на примере схемы с основным вводом и ДГУ)
Одна из наиболее распространенных схем.

Нормальный режим:
- Нагрузка запитана от Основного ввода №1 (городская сеть)
- Контактор основного ввода включен.
- Резервный ввод (например, от дизель-генератора, ДГУ) отключен. Генератор заглушен.
Аварийная ситуация:
- Контрольное реле фиксирует пропадание напряжения, сильный провал или скачок на основном вводе.
- Реле выдерживает задержку на отключение (например, 5-10 секунд). Это нужно, чтобы не реагировать на кратковременные помехи в сети.
- После задержки реле подает сигнал на отключение контактора основного ввода и одновременно отправляет команду на запуск генератора.
Включение резервного источника питания:
- Генератор запускается, выходит на номинальные обороты и напряжение.
- Контрольное реле на резервном вводе проверяет, что напряжение от генератора стабильно и соответствует норме.
- После выдержки задержки на включение резерва (чтобы генератор точно вышел на режим) реле подает команду на включение резервного контактора.
- Нагрузка теперь запитана от генератора.
Возврат в нормальный режим:
- Когда напряжение на основном вводе восстанавливается и стабильно держится в течение заданного времени (задержка на восстановление), реле дает команду на переключение.
- Сначала отключается резервный контактор (генератору дается команда на остановку с задержкой для остывания), затем включается основной контактор.
- Система возвращается в исходное состояние
